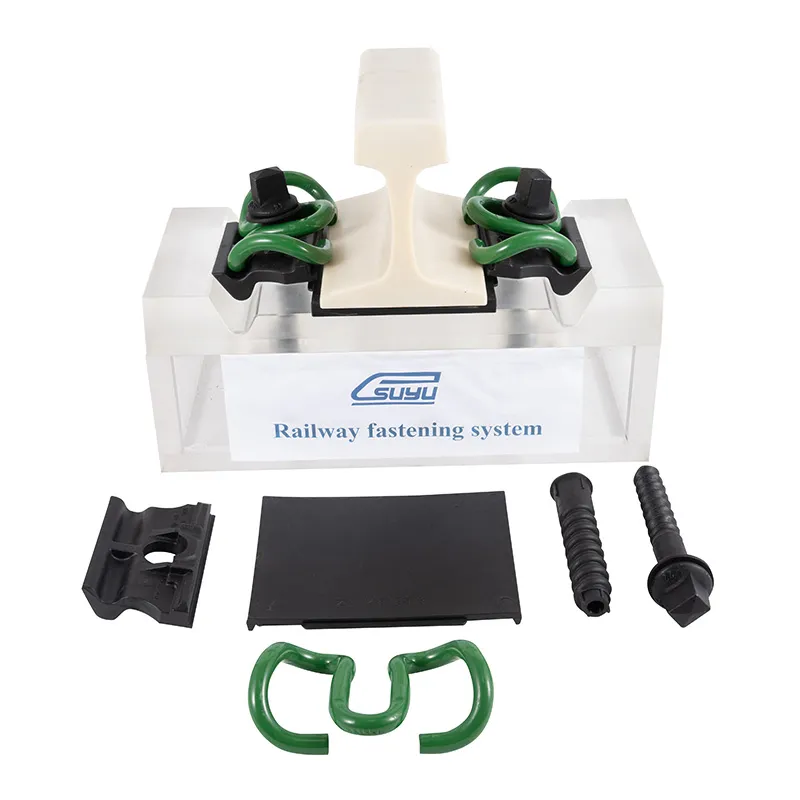

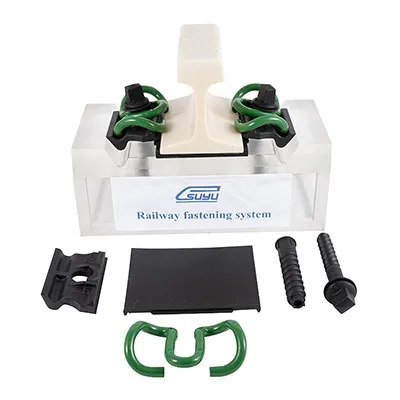

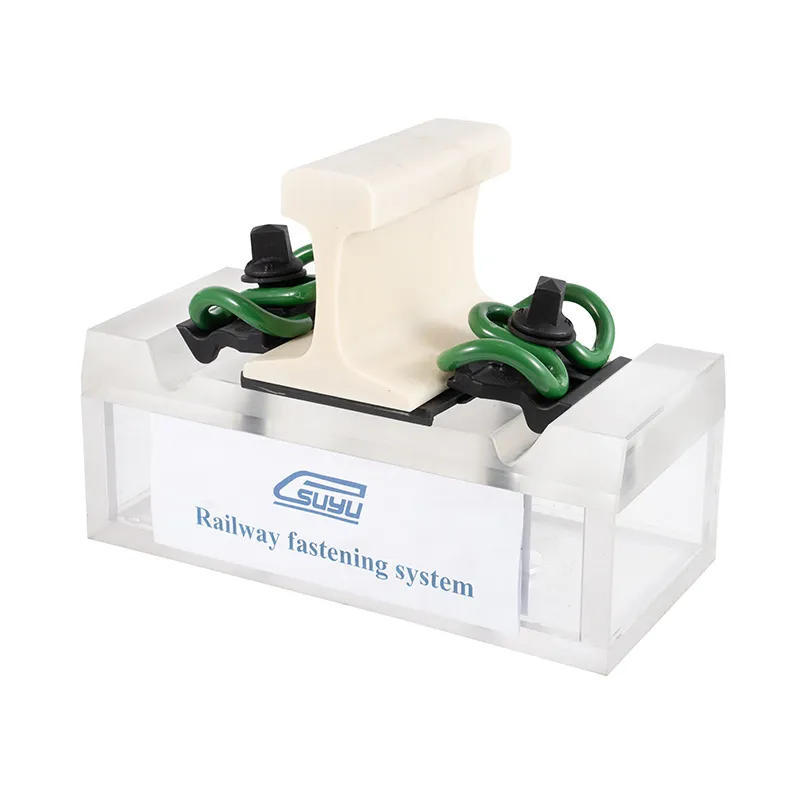

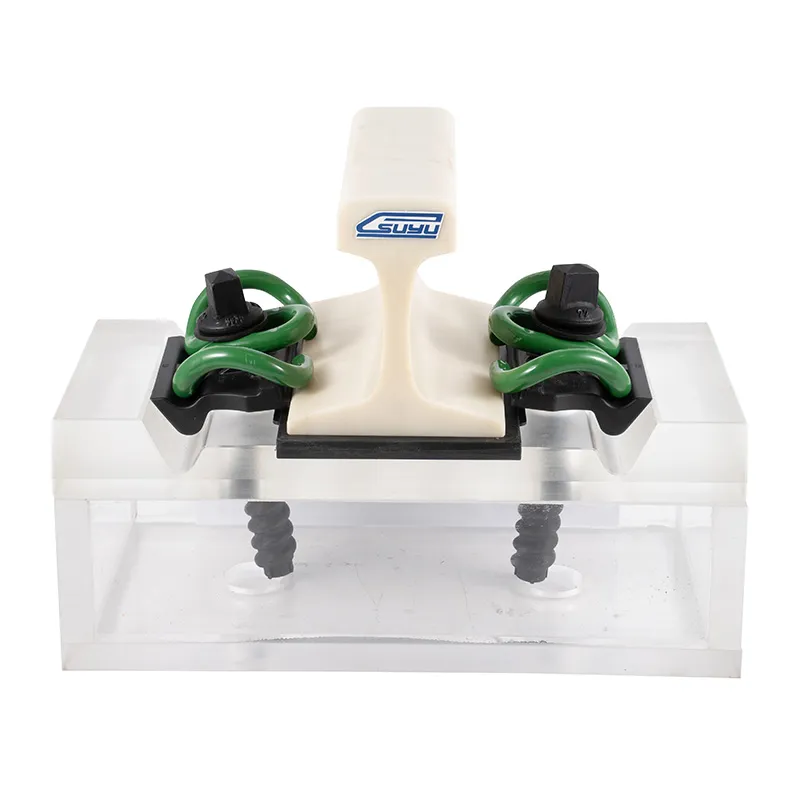

O sistema de fixação de trilhos tipo W14HH é projetado para trilhos de transporte pesado com uma carga máxima aceitável de 350 kN por eixo.

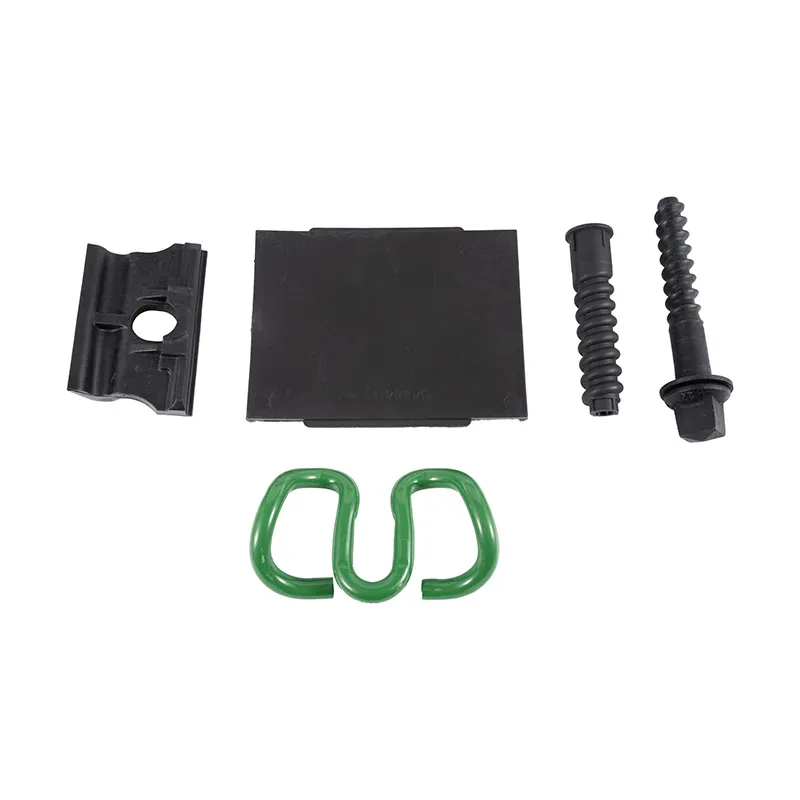

Um conjunto completo inclui 4 clipes para trilho SKL14R, 4 parafusos dormentes DHS35 com arruela plana UIs7, 4 placas guia Wfp-12 700R, 4 buchas plásticas SDU25, 2 almofadas para trilho Zw141/175/7.
Nome da peça | Item | Requisito técnico | Observações | |

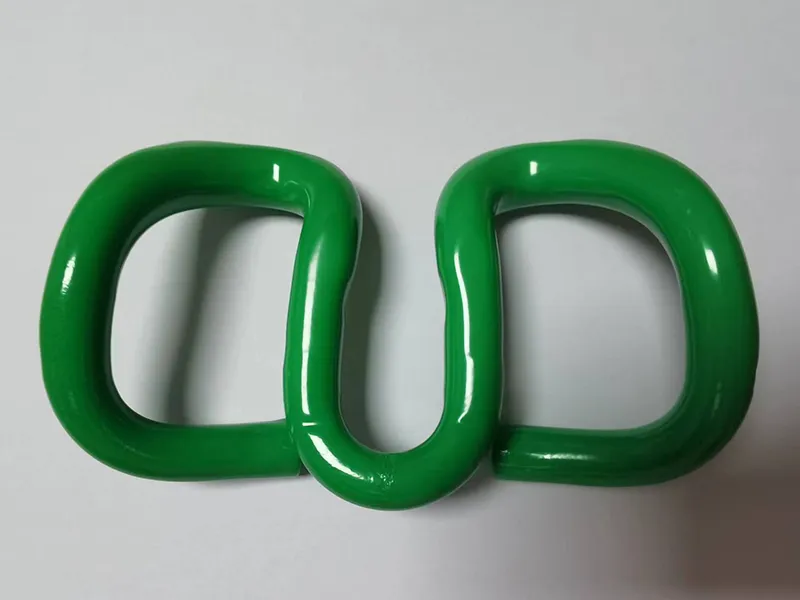

Clip SKL14R | Tipo | Dia.14mm | Aplicação para diferentes tipos de trilhos | |
Material | 60Si2Mn | Composição química(%): C: 0,57, Mn: 0,75, Si: 1,73, Cr: 0.07P:≤0.015, S: ≤0.006 | ||
Acabamento | Plana (oleado), pintura, ou a pedido | 500 horas de teste de sal spry | ||
Dureza | 42-47HRC | |||
Fadiga | Quando a deflexão da mola clip é de 9,1mm, o balanço é de 1,42mm, a vida de fadiga é de até 3 milhões de ciclos sem quebrar. | |||
Padrão | DIN17221, GB/T1222 | |||

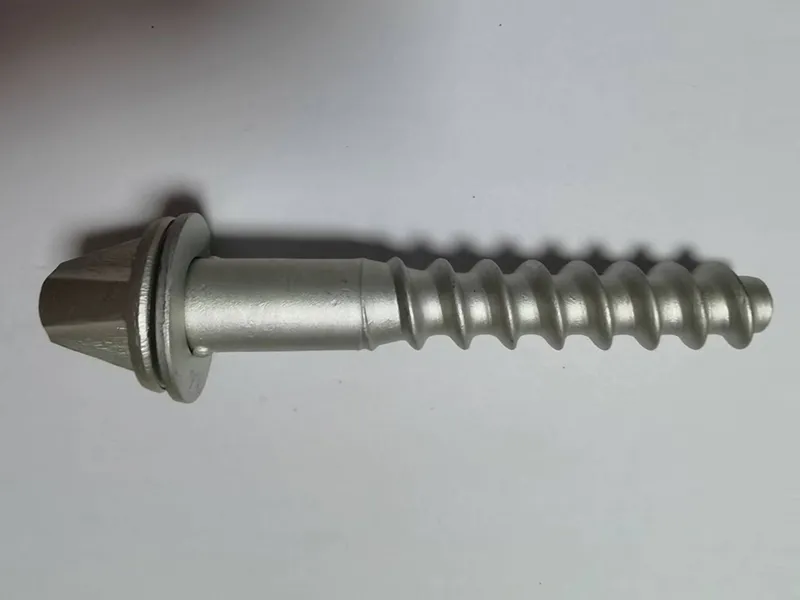

Parafuso de trilho DHS35-161 | Tipo | M24x161mm | ||
Grau | Grau 5.6: 35# | Resistência à tração: ≥500Mpa Força de rendimento: ≥300Mpa Elongação: ≥20% Flexão a frio: 90 graus sem rachadura | ||
Acabamento | Plana (oleado), preto óxido, zincado, galvanizado a quente, Dacromet, Sherardizing | 500 horas de teste de sal spry | ||
Padrão | ISO898-1, UIC864-1, e NF F500-50 | |||
Arruela plana ULS7 | Tipo | Uls7 | ||
Material | Q235 | |||
Acabamento | Plana (oleado), negro de óxido, zincado, galvanizado a quente, Dacromet, Sherardizing | 500 horas de teste de sal spry | ||
Padrão | EN10025, EN10139 | |||

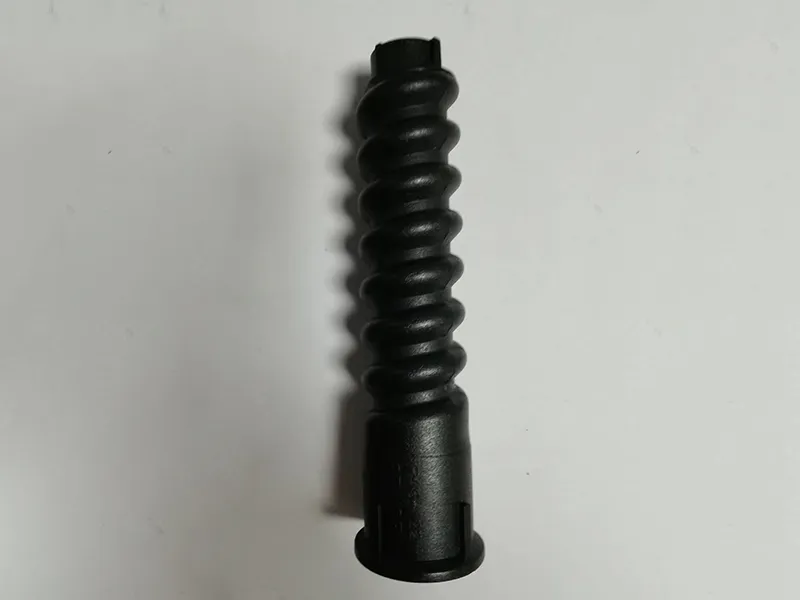

Cavilha plástica SDU25 | Tipo | Para diferentes tamanhos de espigões de parafuso | ||
Material | Nylon Reforçado 6 (PA6) | Densidade: 1.15g/㎝3 Resistência à tração: 66,3Mpa Elongação: 31.3% Ponto de fusão: 228℃ Resistência de isolamento: ≥2.8×1012Ω Dureza: ≥114HRR | ||
Cor | Preto | |||

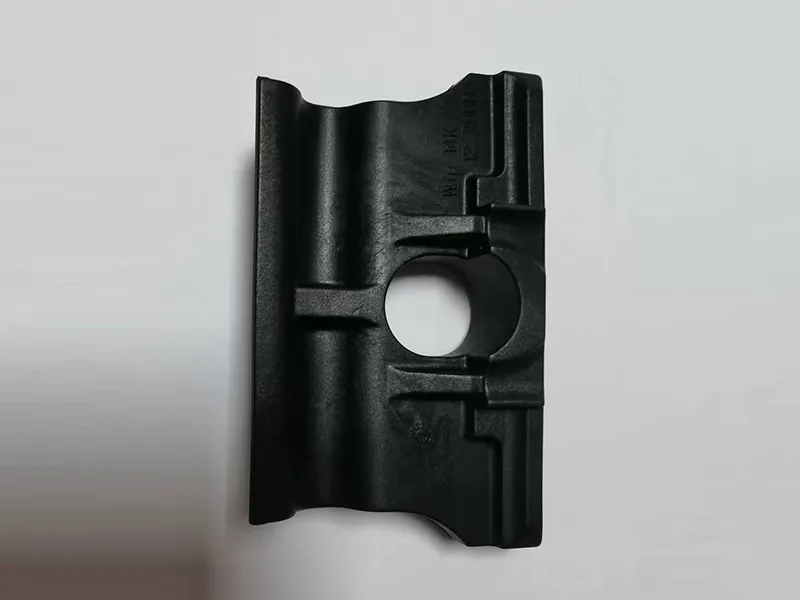

Placa guia Wfp14k 700R | Tipo | Trilho UIC54.115RE, e tamanho conforme pedido | ||
Material | Nylon Reforçado 6 (PA6+30%GF) | Densidade: 1,39g/㎝3 Resistência à tração: 165Mpa Elongação: 3.5% Ponto de fusão: 226℃ Resistência de isolamento: ≥1.9×1012Ω Conteúdo de fibra de vidro: 30-35% Dureza: ≥114HRR | ||
Cor | Preto | |||

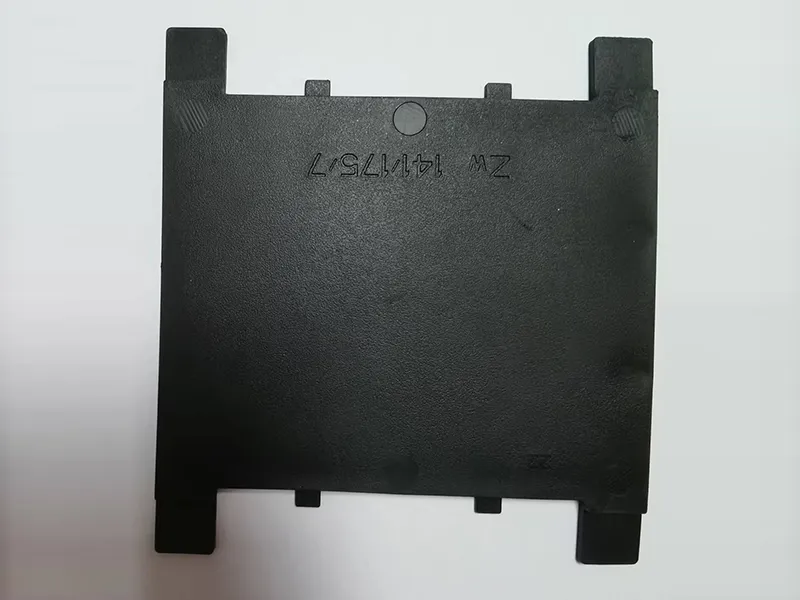

Coxim de trilho Zw-141-175-7 | Tipo | UIC54, 115RE trilho, e tamanho conforme pedido | ||
Material | TPE (Elastômero Termoplástico) | Densidade: 1.09g/㎝3 Resistência à tração: 4,23Mpa Módulo de tração: 2,97Mpa Ponto de fusão: 200-220℃ Dureza Shore: ≥40D | ||
Cor | Preto |
